3,05 PRIMAFLEX UNI M2L

Intervallo di temperatura da -55 °C a 150 °C

Descrizione

Tubo per trasporto aereo non infiammabile, molto leggero e flessibile.

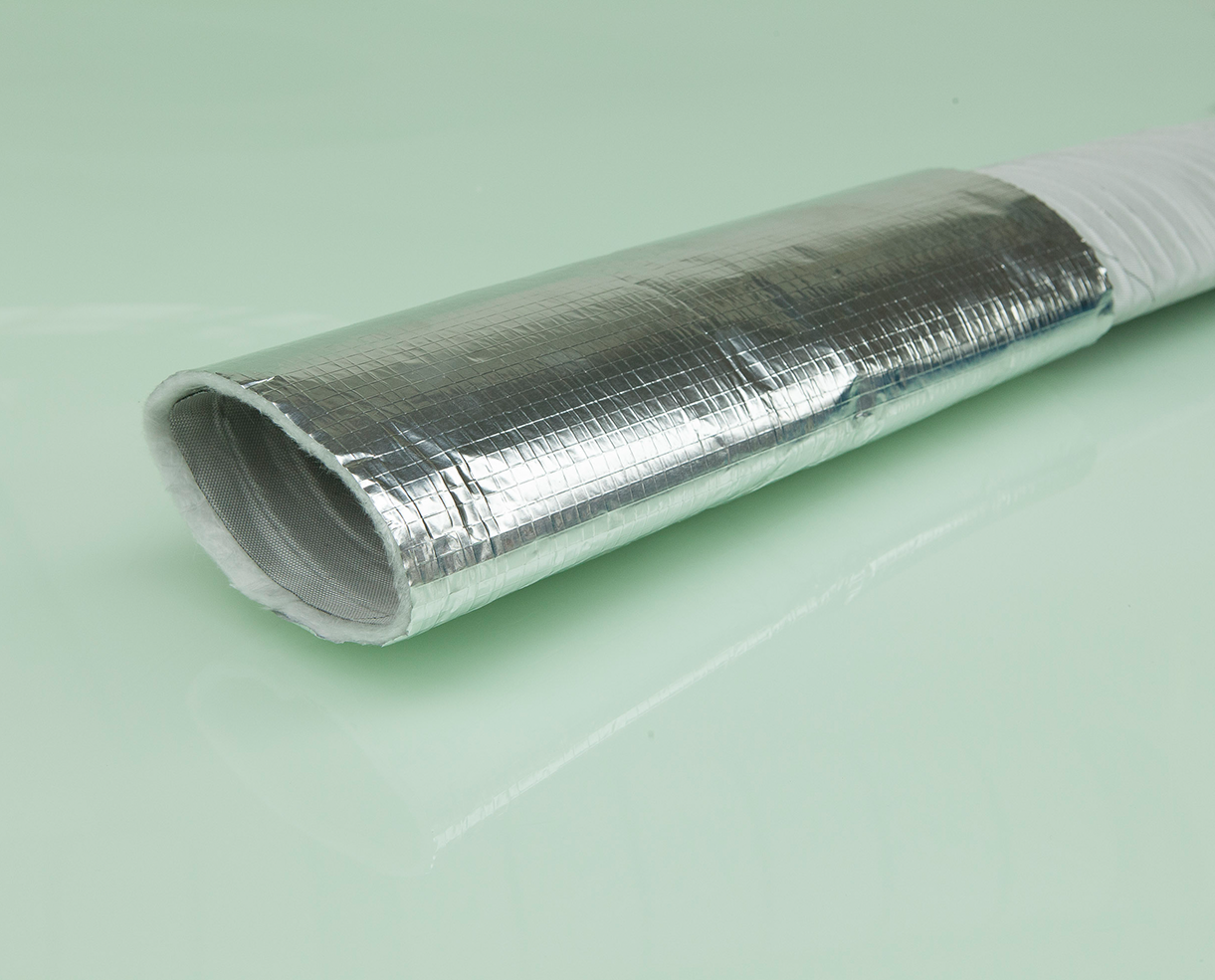

Il tubo può essere prodotto in un'ampia varietà di forme (rotondo, ovale, rettangolare e quadrato).

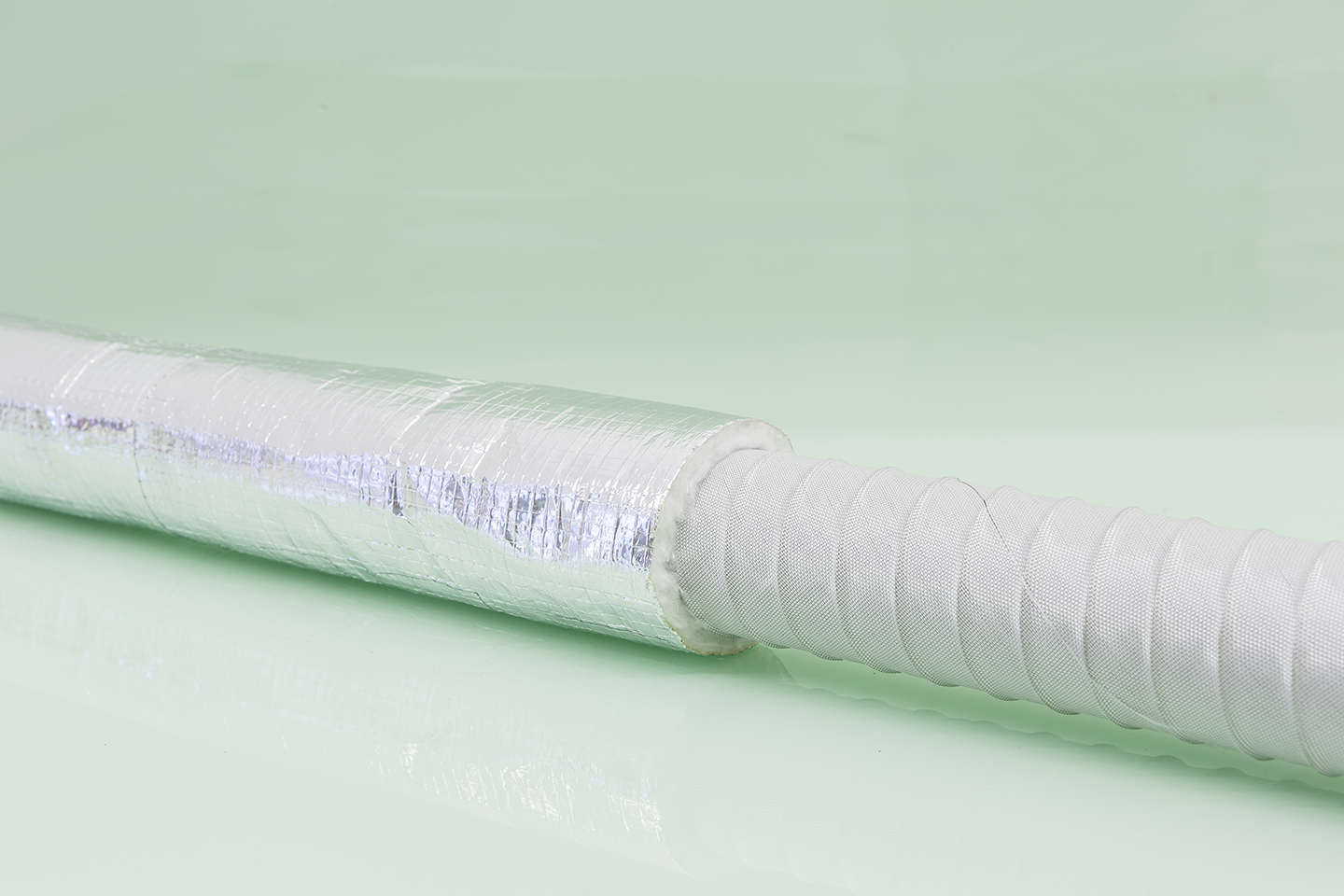

Inoltre, possiamo isolare il tubo con diversi materiali, a seconda dell'applicazione, e dotarlo di connettori adatti.

Utilizzabile universalmente nel campo delle medie temperature per l'aria calda e fredda.

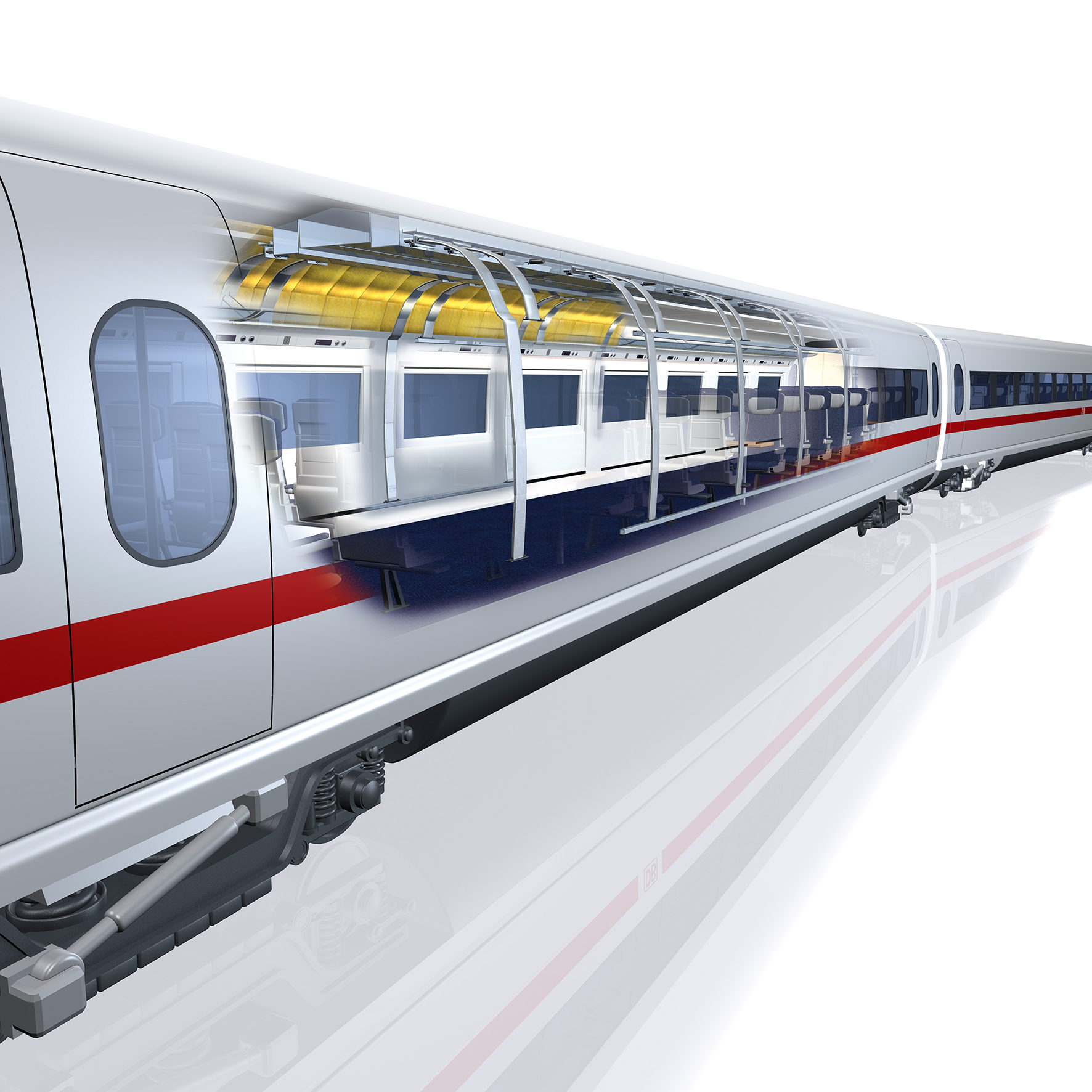

Molto adatto per i condotti dell'aria nei veicoli ferroviari.
Certificato secondo la norma EN 45545, HL3.

  • Proprietà
  • Lunghezza
  • Ulteriori informazioni
  • A due strati
  • Interno liscio
  • Buone caratteristiche di flusso
  • Altamente ritardante di fiamma
  • Resistenza superiore al freddo
  • Altamente flessibile, anche a basse temperature
  • Molto leggero
  • Non attorcigliante
  • Piccoli raggi di curvatura
Zweilagig

Lunghezza standard: 4 m. In base alle specifiche.

Colore: argento.
Altamente ritardante di fiamma, non infiammabile.
Approvazioni: EN 45545, HL3

Proprietà

  • A due strati
  • Interno liscio
  • Buone caratteristiche di flusso
  • Altamente ritardante di fiamma
  • Resistenza superiore al freddo
  • Altamente flessibile, anche a basse temperature
  • Molto leggero
  • Non attorcigliante
  • Piccoli raggi di curvatura

Lunghezza

Lunghezza standard: 4 m. In base alle specifiche.

Ulteriori informazioni

Colore: argento.
Altamente ritardante di fiamma, non infiammabile.
Approvazioni: EN 45545, HL3

Specifiche tecniche

Le informazioni richieste sono disponibili nel foglio di calcolo.

Foglio di calcolo

Ø interno
(mm)		 Ø esterno
(mm)		 Raggio di curvatura
(mm)		 Pressione
(bar)		 Vuoto
(bar)		 Peso
(kg/m)		 Lunghezza
(m)		 Articolo n.
19 22 19 1,700 0,530 0,110 2,5 1061019
22 25 22 1,700 0,530 0,170 2,5 1061022
25 30 25 1,700 0,530 0,85 4 1061025
32 36 32 1,600 0,500 0,280 4 1061032
38 43 38 1,400 0,500 0,305 4 1061038
41 46 44 1,400 0,500 0,310 4 1061041
44 49 44 1,300 0,500 0,320 4 1061044
51 56 51 1,200 0,440 0,360 4 1061051
57 62 57 1,200 0,400 0,450 4 1061057
60 65 60 1,200 0,400 0,460 4 1061060
63 68 63 1,100 0,400 0,485 4 1061063
65 70 63 1,100 0,400 0,520 4 1061065
70 75 70 1,100 0,350 0,540 4 1061070
76 81 76 1,100 0,350 0,580 4 1061076
80 85 80 1,100 0,350 0,605 4 1061080
83 88 83 1,100 0,260 0,630 4 1061083
89 94 89 1,100 0,260 0,690 4 1061089
95 100 95 1,100 0,260 0,730 4 1061095
102 107 102 0,900 0,260 0,770 4 1061102
110 116 110 0,900 0,200 0,820 4 1061110
114 120 114 0,900 0,200 0,845 4 1061114
121 127 121 0,900 0,180 0,885 4 1061121
127 133 127 0,900 0,160 0,925 4 1061127
140 146 140 0,800 0,150 1,000 4 1061140
152 158 152 0,800 0,140 1,200 4 1061152
160 166 160 0,800 0,130 1,300 4 1061160
165 171 165 0,800 0,120 1,380 4 1061165
178 184 178 0,700 0,100 1,430 4 1061178
203 209 203 0,500 0,070 1,650 4 1061203
229 235 229 0,500 0,060 1,850 4 1061229
254 260 254 0,400 0,050 2,090 4 1061254
305 311 305 0,100 0,030 2,610 4 1061305
